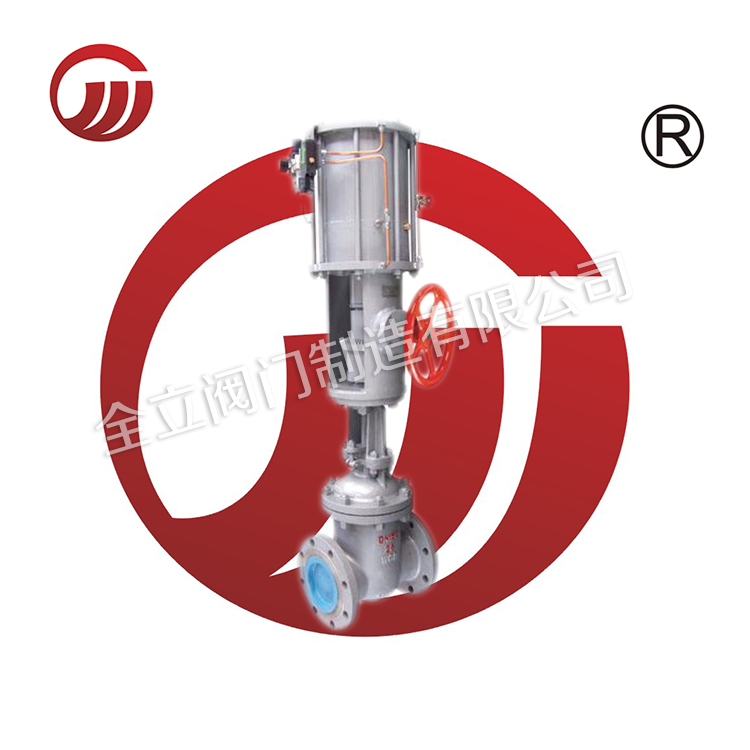

气动开关型闸阀概述
新系列气动活塞式闸阀以下简称闸阀），由于具有优良的切断性能，故在工业领域得到广泛应用。公称压力有1.6、6.4MPa，口径由40至600mm，温度范围为-196℃至500℃。
气动开关型闸阀特点
闸阀的执行机构具有正、反两种作用功能，故阀的开、关方式有气开、气关两种作用方式。 闸阀采用金属接触式独特结构、动作可靠，具有极高的切断性能，比常规的切断阀优越。允许泄漏量达到10-8×KV。 使用范围广，温度可由-196℃至500℃，口径小至40mm，大至600mm. 阀座有平行、60°V型切口和90°V型切口三种，适应不同使用场合需要。
阀体可用夹套形式保温，用以介质冷却后易堵塞，凝结或结焦场合使用。
气动开关型闸阀选用材料
阀体、阀盖：ZG230-450 阀板：1Cr18Ni9Ti堆焊司太莱合金 阀杆：1Cr18Ni9Ti 闸板：1Cr18Ni9Ti堆焊司太莱合金 气缸：无缝钢管 活塞：铸铝合金 密封圈：耐油O型橡胶
垫料：聚四氟乙烯，柔性石墨
气动开关型闸阀主要技术参数
| 公称通径DN(mm) | 40 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |||
| 额定流量系数KV | 170 | 270 | 510 | 940 | 1400 | 2200 | 3500 | 8500 | 9600 | 13000 | 17000 | 55000 | 27000 | 38000 | |||
| 公称压力PN(MPa) | 1.6 6.4 | ||||||||||||||||
| 活塞直径D(mm) | 120 | 160 | 280 | 360 | 420 | 540 | |||||||||||
| 操作压力P(MPa) | 0.3~0.5 | ||||||||||||||||
| 介质温度t(℃) | 标准：-20~250 高温：250~500 低温：-196~-20 | ||||||||||||||||
| 允许泄漏量 | 10-8×KV | ||||||||||||||||
| 流量特性 | 近似直线 | ||||||||||||||||
| 动作方式 | 继续、连续（配阀门定位器） | ||||||||||||||||
气动开关型闸阀允许压差
| DN(mm)P(MPa)D(m) | 40 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| 120 | 0.3 | 1.95 | 1.18 | ||||||||||||
| 0.4 | 3.08 | 2.03 | |||||||||||||
| 0.5 | 1.06 | 2.88 | |||||||||||||
| 160 | 0.3 | 1.35 | 0.93 | 0.63 | |||||||||||
| 0.4 | 2.04 | 1.46 | 0.99 | ||||||||||||
| 0.5 | 2.04 | 1.99 | 1.35 | ||||||||||||
| 280 | 0.3 | 1.65 | 1.02 | 0.67 | |||||||||||
| 0.4 | 2.04 | 1.50 | 1.00 | ||||||||||||
| 0.5 | 2.04 | 1.96 | 1.14 | ||||||||||||
| 360 | 0.3 | 0.77 | 0.57 | ||||||||||||
| 0.4 | 1.13 | 0.87 | |||||||||||||
| 0.5 | 1.20 | 0.92 | |||||||||||||
| 420 | 0.3 | 0.65 | 0.50 | ||||||||||||
| 0.4 | 0.97 | 0.75 | |||||||||||||
| 0.5 | 1.29 | 1.00 | |||||||||||||
| 540 | 0.3 | 0.74 | 0.49 | ||||||||||||
| 0.4 | 1.09 | 0.74 | |||||||||||||
| 0.5 | 1.44 | 0.98 | |||||||||||||
气动开关型闸阀结构图
PN1.6MPa 气动开关型闸阀主要连接尺寸和外形尺寸
DN | D | D1 | D2 | b | f | L | H | Ds | D0 | Z-d | 气源接头 | 重量Kg |
50 | 160 | 125 | 100 | 16 | 3 | 250 | 865 | 160 | 250 | 4-18 | M12×1.25 | 42 |
80 | 195 | 160 | 135 | 20 | 3 | 280 | 1100 | 160 | 300 | 8-18 | 54 | |
100 | 215 | 180 | 155 | 20 | 3 | 300 | 1200 | 160 | 350 | 8-18 | 100 | |
150 | 280 | 240 | 210 | 24 | 3 | 350 | 1380 | 219 | 400 | 8-23 | 135 | |
200 | 335 | 295 | 265 | 26 | 3 | 400 | 1580 | 273 | 400 | 12-23 | 270 | |
250 | 405 | 355 | 320 | 30 | 3 | 450 | 1710 | 273 | 400 | 12-25 | M20×1.5 | 350 |
300 | 460 | 410 | 375 | 30 | 4 | 500 | 1880 | 325 | 500 | 12-25 | 480 | |
350 | 520 | 470 | 435 | 34 | 4 | 550 | 2180 | 426 | 500 | 16-25 | 570 | |
400 | 580 | 525 | 485 | 36 | 4 | 600 | 2325 | 459 | 550 | 16-30 | 900 | |
450 | 640 | 585 | 545 | 40 | 4 | 650 | 2570 | 500 | 550 | 20-30 | 1560 | |
500 | 705 | 650 | 608 | 44 | 4 | 700 | 2800 | 600 | 600 | 20-34 | M24×1.5 | 1820 |
600 | 840 | 770 | 718 | 48 | 5 | 800 | 3010 | 600 | 600 | 20-41 | M27×1.5 | 2850 |
PN2.5MPa 气动开关型闸阀主要连接尺寸和外形尺寸
DN | D | D1 | D2 | b | f | L | H | Ds | D0 | Z-d | 气源接头 | 重量Kg |
50 | 160 | 125 | 100 | 20 | 3 | 250 | 865 | 160 | 250 | 4-18 | M12×1.25 | 42 |
80 | 195 | 160 | 135 | 22 | 3 | 280 | 1100 | 160 | 300 | 8-18 | 54 | |
100 | 230 | 190 | 160 | 24 | 3 | 300 | 1200 | 160 | 350 | 8-23 | 105 | |
150 | 300 | 250 | 218 | 30 | 3 | 350 | 1380 | 219 | 400 | 8-25 | 190 | |
200 | 360 | 310 | 278 | 34 | 3 | 400 | 1580 | 273 | 400 | 12-25 | 280 | |
250 | 425 | 370 | 332 | 36 | 3 | 450 | 1710 | 273 | 400 | 12-30 | M20×1.5 | 405 |
300 | 485 | 430 | 390 | 40 | 4 | 500 | 1880 | 325 | 500 | 16-30 | 535 | |
350 | 550 | 490 | 448 | 44 | 4 | 550 | 2180 | 426 | 500 | 16-34 | 720 | |
400 | 610 | 550 | 405 | 48 | 4 | 600 | 2325 | 459 | 550 | 16-34 | 1200 | |
450 | 660 | 600 | 555 | 50 | 4 | 650 | 2570 | 500 | 550 | 20-34 | 1910 | |
500 | 730 | 660 | 610 | 52 | 4 | 700 | 2800 | 650 | 600 | 20-41 | M24×1.5 | 2250 |
600 | 840 | 770 | 718 | 56 | 5 | 800 | 3010 | 730 | 600 | 20-41 | M27×1.5 | 3100 |
PN4.0MPa 气动开关型闸阀主要连接尺寸和外形尺寸
DN | D | D1 | D2 | b | f | L | H | Ds | D0 | Z-d | 气源接头 | 重量Kg |
50 | 160 | 125 | 100 | 20 | 3 | 250 | 890 | 160 | 300 | 4-18 | M12×1.25 | 62 |
80 | 195 | 160 | 135 | 22 | 3 | 310 | 1150 | 219 | 350 | 8-18 | 130 | |
100 | 230 | 190 | 160 | 24 | 3 | 350 | 1300 | 273 | 400 | 8-23 | 155 | |
150 | 300 | 250 | 218 | 30 | 3 | 450 | 1450 | 273 | 400 | 8-25 | 240 | |
200 | 375 | 320 | 282 | 38 | 3 | 550 | 1660 | 325 | 500 | 12-30 | M20×1.5 | 280 |
250 | 445 | 385 | 345 | 42 | 3 | 650 | 1860 | 325 | 500 | 12-34 | 305 | |
300 | 510 | 450 | 408 | 46 | 4 | 750 | 2010 | 426 | 500 | 16-34 | 580 | |
350 | 570 | 510 | 465 | 52 | 4 | 850 | 2350 | 459 | 550 | 16-34 | 770 | |
400 | 655 | 585 | 535 | 58 | 4 | 950 | 2530 | 600 | 550 | 16-41 | 1260 | |
450 | 680 | 610 | 560 | 60 | 4 | 1050 | 2780 | 650 | 600 | 20-41 | M24×1.5 | 1680 |
500 | 755 | 670 | 612 | 62 | 4 | 1150 | 3100 | 730 | 600 | 20-48 | M27×1.5 | 2150 |
PN6.4MPa 气动开关型闸阀主要连接尺寸和外形尺寸
DN | D | D1 | D2 | b | f | L | H | Ds | D0 | Z-d | 气源接头 | 重量Kg |
50 | 175 | 135 | 105 | 26 | 3 | 250 | 865 | 160 | 250 | 4-23 | M12×1.25 | 85 |
80 | 210 | 170 | 140 | 30 | 3 | 310 | 1170 | 300 | 300 | 8-23 | 125 | |
100 | 250 | 200 | 168 | 32 | 3 | 350 | 1280 | 350 | 350 | 8-25 | 178 | |
150 | 340 | 280 | 240 | 38 | 3 | 450 | 1470 | 400 | 400 | 8-34 | 305 | |
200 | 405 | 345 | 300 | 44 | 3 | 550 | 1650 | 400 | 400 | 12-34 | M20×1.5 | 410 |
250 | 470 | 400 | 350 | 48 | 3 | 650 | 1810 | 400 | 400 | 12-41 | 690 | |
300 | 530 | 460 | 412 | 54 | 4 | 750 | 1960 | 500 | 500 | 16-41 | 770 | |
350 | 595 | 525 | 475 | 60 | 4 | 850 | 2240 | 500 | 500 | 16-41 | 980 | |
400 | 670 | 585 | 525 | 66 | 4 | 930 | 2450 | 550 | 550 | 16-48 | M24×1.5 | 1970 |
七、气动开关型闸阀安装使用及维修保养注意事项
1、阀在安装前应仔细核对型号是否与使用要求符合。
2、本阀可安装在任何工作位置，但应考虑检修和操作的方便。
3、阀在安装前应对阀体进行密封性试验；阀在安装前还应进行三次以上的空载启闭试验，气动闸阀的闸板开关应灵活，各种轴件不得有卡阻现象。
4、安装过程中应清除孔内、密封面及接合面的污垢，检查连接螺栓是否均匀拧紧。
5、安装完毕要进行密封试验及气动和手动操作试验。同时检查回讯器在阀门全开或全关状态下能否正确发讯。
6、本阀在使用中，要求将闸板全开全关，不允许将闸阀打开一部分作为调节流量的节流阀使用。否则，在介质流速的冲刷下使密封面损坏。
7、阀在使用过程中，应定期（18个月）在气缸内壁加注少量润滑油。
8、阀在使用期间，应视其动作频繁程度进行定期检查和维护。
9、气动-手动转换装置上的转换手柄在手动的位置，绝对不允许进行气动操作。
