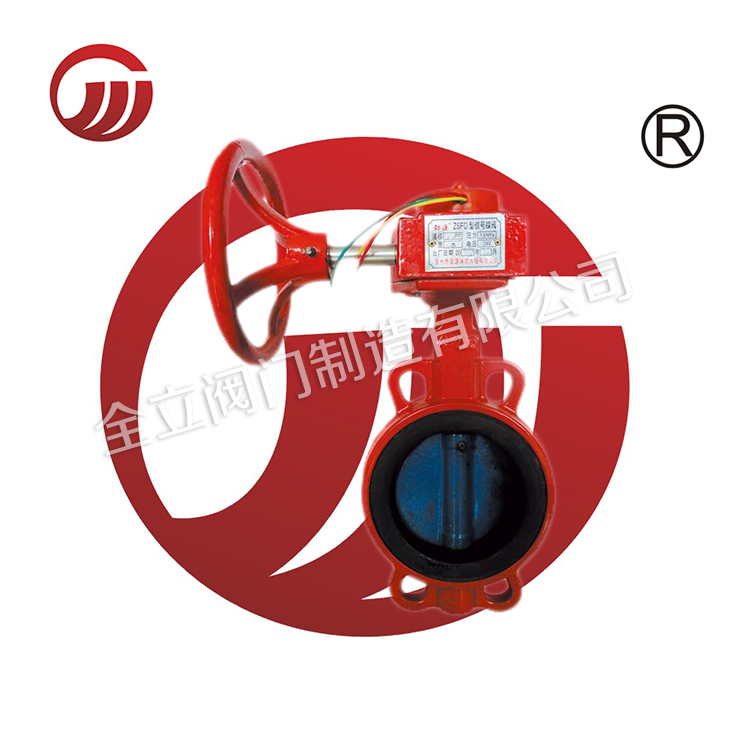

消防信号蝶阀 XD341X XD373X
相关型号：XD373-16C /q/z/p
用途
信号蝶阀其设计采用偏心蝶板，轴端设置凸轮机构与开关信号接触，能有效提供阀门开启与关闭的信号，并能输出连接声光设施、提供声与光的信号，一般用于为消防设施配套所用。
采用标准
法兰连接尺寸：GB9113.3-88;GB4216.5-84
结构长度：GB12221-89
压力试验：GB/T13927-92;ZBJ16006-90
主要技术参数
| 公称通径DN(mm) | 50~300 | |
| 公称压力PN(Mpa) | 1.6 | |
| 试验压力Ps(MPa) | 强度试验 | 2.4 |
| 密封试验 | 1.76 | |
| 适用介质 | 水、油品、海水 | |
| 适用温度 | ≤125℃ | |
主要零部件材料
| 名称 | 材料 |
| 阀体 | WCB、HT250、QT500-7、1Cr18Ni9Ti |
| 阀板 | WCB、HT250、QT500-7、1Cr18Ni9Ti |
| 阀杆 | 2Cr13、1Cr18Ni9Ti |
| 密封圈 | NBR、聚内脂UR、合金钢Alloy steel PTFE |
| 填料 | 柔性石墨、PTFE V型橡胶垫 |
DXH373X—16C连接尺寸
| 通径DN(mm) | L | D1 | D | Z-Φd | H | H0 | A | B | D0 | Wt/kg |
| 50 | 43 | 125 | 165 | 4-18 | 102 | 362 | 200 | 200 | 160 | 15 |
| 65 | 46 | 145 | 185 | 4-18 | 112 | 382 | 200 | 200 | 160 | 17 |
| 80 | 49 | 160 | 200 | 8-18 | 120 | 400 | 200 | 200 | 160 | 19.5 |
| 100 | 56 | 180 | 220 | 8-18 | 137 | 434 | 200 | 200 | 160 | 23 |
| 125 | 64 | 210 | 250 | 8-18 | 162 | 480 | 200 | 200 | 160 | 28 |
| 150 | 70 | 240 | 285 | 8-22 | 174 | 550 | 280 | 280 | 240 | 48 |
| 200 | 71 | 295 | 340 | 12-22 | 207 | 615 | 280 | 280 | 240 | 53 |
| 250 | 76 | 355 | 405 | 12-26 | 242 | 694 | 280 | 280 | 240 | 94 |
| 300 | 83 | 410 | 460 | 12-26 | 284 | 829 | 420 | 520 | 350 | 124 |
全立订货须知：（国家标准）
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。感谢您访问我们的网站【www.xggzedu.cn】,如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。本厂专业提供球阀、蝶阀、闸阀、截止阀、止回阀、减压阀、安全阀、船用阀门、油田阀门、水利控制阀门等各类阀门。
