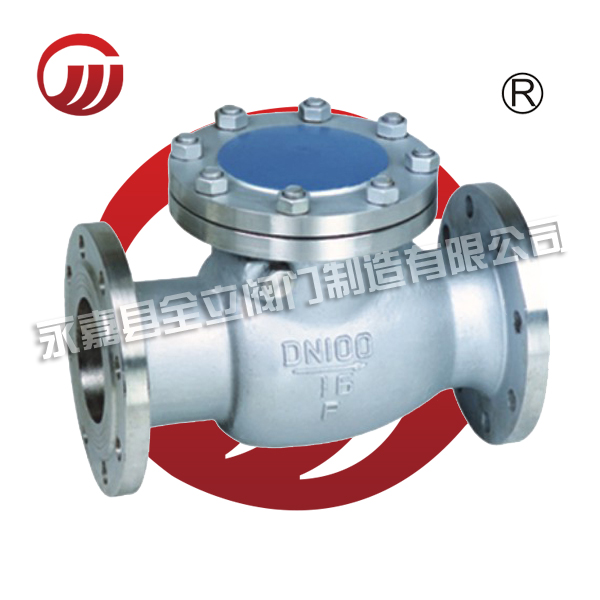

【法兰旋启式止回阀概述】
旋启式止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
【法兰旋启式止回阀标准与规范】
1、设计与制造：API594、API6D、JB/T8937、GB/T12236
2、结构长度：API594、API6D、DIN3202、JB/T8937
3、压力一温度等级：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、试验与检验：API598、JB/T9092
5、配管法兰：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47
试验压力 | 公称压力（ MPa ） | ||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | |
壳体试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.1 | 11.0 |
阀体材料 | WCB(C) | CF8(P) | CF 8M (R) | WC6 | WC9 |
工作温度 | ≤ 425 | ≤ 100 | ≤ 100 | ≤ 550 | ≤ 550 |
适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | 水、蒸汽 | 水、蒸汽 |
【法兰旋启式止回阀结构图】
【法兰旋启式止回阀主要连接尺寸】
公称通径 | PN1.6/2.5MPa | PN4.0MPa | PN6.4/10.0MPa | |||||
L | H | L | H | L | H | |||
系列 1 | 系列 2 | 系列 1 | 系列 2 | |||||
DN40 | 200 | 200 | 130 | 200 | 200 | 130 | 260 | 160 |
DN50 | 230 | 230 | 135 | 230 | 230 | 135 | 300 | 170 |
DN65 | 290 | 290 | 145 | 290 | 290 | 145 | 340 | 180 |
DN80 | 310 | 310 | 175 | 310 | 310 | 175 | 380 | 245 |
DN100 | 350 | 350 | 200 | 350 | 350 | 200 | 430 | 290 |
DN125 | 400 | 400 | 255 | 400 | 400 | 255 | 500 | 320 |
DN150 | 480 | 480 | 320 | 480 | 480 | 320 | 550 | 360 |
DN200 | 495 | 550 | 380 | 533 | 550 | 380 | 650 | 430 |
DN250 | 622 | 650 | 440 | 622 | 650 | 440 | 775 | 505 |
DN300 | 698 | 750 | 480 | 711 | 750 | 520 | 900 | 555 |
DN350 | 787 | 850 | 530 | 838 | 850 | 540 | 1025 | 595 |
DN400 | 864 | 950 | 560 | 864 | 950 | 590 | 1150 | 680 |
DN450 | 978 | 1050 | 620 | 978 | 1050 | 650 | 1275 | 780 |
DN500 | 978 | 1150 | 655 | 978 | 1150 | 720 | 1400 | 970 |
【法兰旋启式止回阀安装使用】
1 应优先安装在水平官道上，也可安装在管内介质自下而上流动的垂直管道上。
2 安装前应先进行以下工作：
A卸掉阀门通道两端的闷盖和泡沫板，清洁内腔，去除油垢；
B剥去阀瓣表面上的油纸，去除阀瓣面上的油垢；
3 安装时介质的流向必须限制。
4 通过管路的介质不应带有硬质颗粒，以免损伤密封面
5 法兰旋启式止回阀出厂前以逐台进行检验和试验合格，安装单位可直接压力试验或安装使用。
全立订货须知：（国家标准）
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。感谢您访问我们的网站【www.xggzedu.cn】,如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。本厂专业提供球阀、蝶阀、闸阀、截止阀、止回阀、减压阀、安全阀、船用阀门、油田阀门、水利控制阀门等各类阀门。
