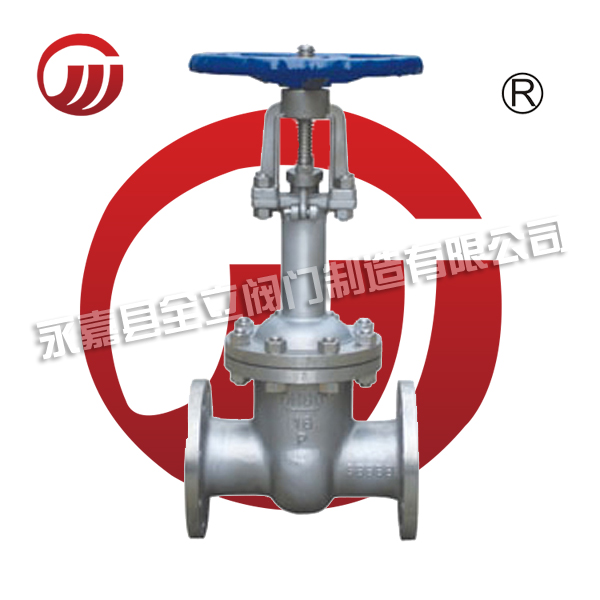

不锈钢低温闸阀DZ41W
适用于适用于介质温度-40℃～ -196℃的阀门称之为低温阀门
低温阀门包括低温球阀、低温闸阀、低温截止阀、低温安全阀、低温止回阀，低温蝶阀，低温针阀，低温节流阀，低温减压阀等，主要用于乙烯，液化天然气装置，天然气LPG LNG储罐，接受基地及卫星站，空分设备，石油化工尾气分离设备，液氧、液氮、液氩、二氧化碳低温贮槽及槽车、变压吸附制氧等装置上。输出的液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等，不但易燃易爆，而且在升温时要气化，气化时，体积膨胀数百倍。
液化天然气阀门的材料非常重要，材质不合格，会造成壳体及密封面的外漏或内漏；零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致液化天然气介质泄漏引起爆炸。因此，在开发、设计、研制液化天然气阀门的过程中，材质是首要关键的问题。经过多年制造，已积累了丰富的经验，从设计、工艺到制造日趋成熟，并已开发形成了低温阀门的系列产品。
| 产品名称： | 低温闸阀 | 产品型号： | DZ11H、DZ41H、DZ61H |
| 驱动方式： | 手动、蜗轮、气动、电动 | 连接形式： | 螺纹、法兰、焊接 |
| 结构形式： | 直通式 | 密封结构： | 软密封、硬密封 |
| 压力范围： | 0.1-10Mpa | 公称通径： | DN20-400 |
| 常用材质： | 低温钢、铸钢、黄铜、不锈钢 | 技术咨询： | 021-31263810 |
产品简介
生产的低温闸阀，驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用螺纹、法兰、焊接，结构形式可选用直通式，密封结构可选用软密封、硬密封，压力范围PN0.1-10Mpa，公称通径为DN20-400mm，材质可选用低温钢、铸钢、黄铜、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，如果您是非专业人士，欢迎您向本公司来电咨询。本公司有专业技术人员为您服务！
低温闸阀用途：
低温闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质
低温闸阀特点：
1、为防止中腔异常升压，在闸板的进口侧设置了泄压孔。
2、根据阀门的工作温度确定阀盖的顶部长度，确保阀桿填料的可靠密封。
3、根据工作温度合理选用填料，垫片等零件的材料。
4、严格控制材料的化学成份及低温冲击韧性等力学性能指标。
5、采用多种配管法兰标准及密封面型式，适用于各种工程需要。
低温闸阀性能参数：
型号 | DZ40Y-16 | DZ40Y-25 | |
工作压力（MPa） | 1.6 | 2.5 | |
适用温度（℃） | LC3≥-101，LCB≥-46，LCC≥－46，1Cr18Ni9Ti≥－196 | ||
材料 | 阀体、闸板、阀盖、支架 | LC3、LCB、LCC、1Cr18Ni9Ti | |
填料 | 浸四氟乙烯石棉绳 | ||
手轮 | QT450-10 | ||
阀杆螺母 | ZCuA110Fe3 | ||
阀杆 | 1Cr18Ni9Ti | ||
垫片 | 低温石棉 | ||

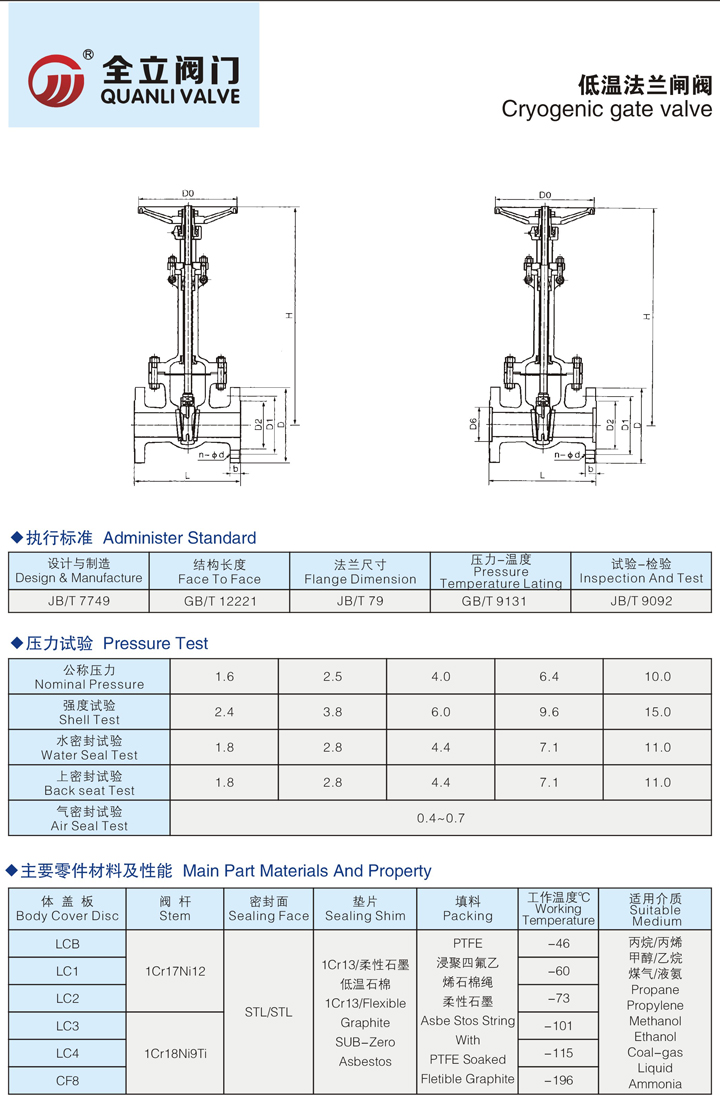

低温闸阀主要外形和连接尺寸：
公称通径 | 主要外形尺寸和连接尺寸 | |||||||
L | D | D1 | D2 | b | Z-d | H | D0 | |
DZ40Y-16L | ||||||||
20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 320 | 140 |
25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 350 | 160 |
32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 385 | 180 |
40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 420 | 200 |
50 | 250 | 160 | 125 | 100 | 16 | 4-18 | 540 | 240 |
65 | 270 | 180 | 145 | 120 | 18 | 4-18 | 610 | 240 |
80 | 280 | 195 | 160 | 135 | 20 | 8-18 | 690 | 280 |
100 | 300 | 215 | 180 | 155 | 20 | 8-18 | 780 | 300 |
125 | 325 | 245 | 210 | 185 | 22 | 8-18 | 930 | 320 |
150 | 350 | 280 | 240 | 210 | 24 | 8-23 | 980 | 360 |
200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 1180 | 400 |
250 | 450 | 405 | 355 | 320 | 30 | 12-25 | 1390 | 450 |
300 | 500 | 460 | 410 | 375 | 30 | 12-25 | 1620 | 560 |
350 | 550 | 520 | 470 | 425 | 34 | 16-25 | 1810 | 640 |
400 | 600 | 580 | 525 | 485 | 36 | 16-30 | 1970 | 640 |
DZ40Y-25L | ||||||||
20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 320 | 140 |
25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 350 | 160 |
32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 385 | 180 |
40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 420 | 200 |
50 | 250 | 160 | 125 | 100 | 20 | 4-18 | 540 | 240 |
65 | 270 | 180 | 145 | 120 | 22 | 8-18 | 610 | 240 |
80 | 280 | 195 | 160 | 135 | 22 | 8-18 | 690 | 280 |
100 | 300 | 230 | 190 | 160 | 24 | 8-23 | 780 | 300 |
125 | 325 | 270 | 220 | 188 | 28 | 8-25 | 930 | 320 |
150 | 350 | 300 | 250 | 218 | 30 | 8-25 | 980 | 360 |
200 | 400 | 360 | 310 | 278 | 34 | 12-25 | 1180 | 400 |
250 | 450 | 425 | 370 | 332 | 36 | 12-30 | 1390 | 450 |
300 | 500 | 485 | 430 | 390 | 40 | 16-30 | 1620 | 560 |
350 | 550 | 550 | 490 | 448 | 44 | 16-34 | 1810 | 640 |
400 | 600 | 610 | 550 | 505 | 48 | 16-34 | 1990 | 640 |
全立订货须知：（国家标准）
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。感谢您访问我们的网站【www.xggzedu.cn】,如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。本厂专业提供球阀、蝶阀、闸阀、截止阀、止回阀、减压阀、安全阀、船用阀门、油田阀门、水利控制阀门等各类阀门。
