不锈钢法兰闸阀Z41W

发布日期：[2017-03-13] 点击数：不锈钢法兰闸阀Z41W

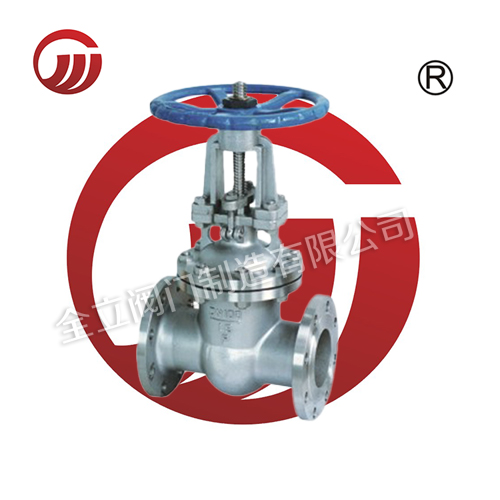

不锈钢法兰闸阀Z41W

【不锈钢国标闸阀概述】

　　不锈钢国标闸阀具有流体阻力小，适用的压力、温度范围大等特点，是一种最常用的截断阀，用于截断或接通管路中的介质。

【不锈钢国标闸阀产品特点】

①符合国内外先进标准的要求，密封可靠，性能优良。
②阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
④可采用多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
⑤开发了PN1.0MPa的低压碳钢闸阀，可替代铁制闸阀，有效地解决了铸铁闸阀壳体易冻裂、闸板易脱落、阀桿易锈蚀，密封性能不可靠等问题。
⑥开发了PN1.0MPa的低压不锈钢系列闸阀，能适用于各种腐蚀性介质工况，降低成本，节约材料。

【不锈钢国标闸阀应用范围】

　　不锈钢国标闸阀适用于公称压力PN1.0～16.0MPa，工作温度-29～425℃（碳钢）及-40～200℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质，驱动方式有手动、伞齿轮传动及电动。

不锈钢国标闸阀标准规范

设计与制造	结构长度	压力-温度等级	连接法兰	试验与检验
GB12234	GB1221	GB9131、 JB/T74、 HGJ67	JB/T74～90、 GB9112～9131、 HGJ44～76	JB/T9092

【不锈钢国标闸阀型号、材料及主要参数】

主要零件材料	阀体、阀盖、闸板		WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M (316)
	密封面		Cr13或硬质合金	本体(W)或硬质合金(Y)
	阀桿及内件		2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)
	填料		柔性石墨
	垫片		不锈钢缠绕垫片
适用工况		适用介质	水、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀性介质
		适用温度	-29～425℃	-40～500℃

不锈钢国标闸阀的结构图

【低压不锈钢国标闸阀系列主要尺寸参数】

公称压力 PN (MPa)	公称通径 DN （mm）	尺寸^①(mm)										重量(kg)
		L	D	D₁	D₂	b	Z-φd	W	H_开^③			重量(kg)
		L	D	D₁	D₂	b	Z-φd	W	Z_A40	Z_A540	Z_A940	Z_A40	Z_A540	Z_A940
1.0	25	127	115	85	65	14	4-14	100	200	-	330	6	-	31
	32	140	135	100	78	16	4-18	120	235	-	375	8	-	33
	40	165	145	110	85	16	4-18	140	285	-	435	12	-	37
	50	178	160	125	100	16	4-18	180	390	-	610	17	-	43
	65	190	180	145	120	18	4-18	180	435	-	655	22	-	63
	80	203	195	160	135	20	4-18	200	515	-	680	32	-	81
	100	229	215	180	155	20	8-18	200	595	-	750	42	-	90
	125	254	245	210	185	22	8-18	250	725	-	820	54	-	104
	150	267	280	240	210	22	8-23	250	780	-	900	72	-	123
	200	292	335	295	265	24	8-23	300	975	1010	1060	110	140	166
	250	330	390	350	320	26	12-23	300	1150	1190	1250	160	195	212
	300	356	440	400	368	26	12-23	350	1380	1420	1500	230	260	292
	350	381	500	460	428	26	16-23	350	1540	1580	1750	350	395	440
	400	406	565	515	482	26	16-25	400	1740	1780	1950	450	505	575
	450	432	615	565	532	28	20-25	400	1950	1990	2150	550	600	680
	500	457	670	620	585	28	20-25	500	2180	2220	2350	640	700	780
	600	508	780	725	685	28	20-30	600	2560	2600	2710	890	950	1030
1.6	25	127	115	85	65	14	4-14	120	200	-	330	7	-	31
	32	140	135	100	78	16	4-18	140	235	-	375	9	-	33
	40	165	145	110	85	16	4-18	180	285	-	435	13	-	38
	50	178	160	125	100	16	4-18	180	390	-	610	19	-	45
	65	190	180	145	120	18	4-18	200	435	-	655	24	-	65
	80	203	195	160	135	20	8-18	200	515	-	680	36	-	85
	100	229	215	180	155	20	8-18	250	595	-	750	46	-	95
	125	254	245	210	185	22	8-18	250	725	-	820	65	-	115
	150	267	280	240	210	24	8-23	300	780	-	900	82	-	135
	200	292	335	295	265	26	12-23	300	975	1010	1060	126	155	182
	250	330	405	355	320	30	12-25	350	1150	1190	1250	178	213	230
	300	356	460	410	375	30	12-25	400	1380	1420	1500	258	290	320
	350	381	520	470	435	34	16-25	400	1540	1580	1750	385	430	470
	400	406	580	525	485	36	16-30	500	1740	1780	1950	485	540	610
	450	432	640	585	545	40	20-30	500	1950	1990	2150	580	640	710
	500	457	705	650	608	44	20-34	600	2180	2220	2350	680	740	820
	600	508	840	770	718	48	20-41	650	2560	2600	2710	940	1000	1080

【中高压不锈钢国标闸阀系列尺寸参数】

公称压力 PN (MPa)	公称通径 DN （mm）	尺寸^①(mm)												重量(kg)
		L	L_J^②	D	D₁	D₂	D₆	b	Z-φd	W	H_开^③			重量(kg)
		L	L_J^②	D	D₁	D₂	D₆	b	Z-φd	W	Z_A40	Z_A540	Z_A940	Z_A40	Z_A540	Z_A940
2.5	25	127	137	115	85	65	-	16	4-14	120	200	-	340	8	-	33
	32	140	150	135	100	78	-	18	4-18	140	235	-	380	11	-	38
	40	165	175	145	110	85	-	18	4-18	180	285	-	440	15	-	45
	50	178	188	160	125	100	-	20	4-18	180	390	-	620	24	-	65
	65	190	202	180	145	120	-	22	8-18	200	435	-	670	28	-	75
	80	203	215	195	160	135	-	22	8-18	250	515	-	695	43	-	95
	100	229	245	230	190	160	-	24	8-23	250	595	-	765	52	-	105
	125	254	270	270	220	188	-	28	8-25	300	725	-	835	76	-	130
	150	267	283	300	250	218	-	30	8-25	300	780	-	950	98	-	190
	200	292	310	360	310	278	-	34	12-25	350	975	1010	1120	170	210	270
	250	330	348	425	370	332	-	36	12-30	400	1150	1190	1320	230	280	320
	300	356	374	485	430	390	-	40	16-30	400	1390	1430	1520	340	390	450
	350	381	399	550	490	448	-	44	16-34	500	1545	1585	1770	470	520	630
	400	406	424	610	550	505	-	48	16-34	600	1755	1795	1980	650	710	770
	450	432	450	660	600	555	-	50	20-34	600	1960	2000	2200	750	840	980
	500	457	-	730	660	610	-	52	20-41	650	2195	2235	2400	910	980	1240
	600	508	-	840	770	718	-	56	20-41	650	2580	2620	2750	1250	1330	1500
4.0	25	165	175	115	85	65	58	16	4-14	140	215	-	370	9	-	38
	32	178	188	135	100	78	66	18	4-18	180	255	-	420	12	-	42
	40	190	200	145	110	85	76	18	4-18	200	320	-	480	16	-	55
	50	216	226	160	125	100	88	20	4-18	200	425	-	650	26	-	69
	65	241	253	180	145	120	110	22	8-18	250	460	-	700	34	-	80
	80	283	295	195	160	135	121	22	8-18	300	540	-	740	47	-	100
	100	305	321	230	190	160	150	24	8-23	300	630	-	795	73	-	110
	125	381	397	270	220	188	176	28	8-25	350	760	-	850	110	-	145
	150	403	419	300	250	218	204	30	8-25	350	825	-	990	130	-	200
	200	419	437	375	320	282	260	38	12-30	400	1020	1055	1150	210	250	295
	250	457	475	445	385	345	313	42	12-34	450	1200	1240	1350	280	340	390
	300	502	520	510	450	408	364	46	16-34	500	1425	1465	1560	400	450	570
6.3(6.4)	25	165	178	135	100	78	58	22	4-18	180	215	-	400	10	-	42
	32	178	191	150	110	82	66	24	4-23	180	270	-	460	14	-	50
	40	190	203	165	125	95	76	24	4-23	200	345	-	520	20	-	62
	50	216	232	175	135	105	88	26	4-23	200	470	-	680	30	-	75
	65	241	257	200	160	130	110	28	8-23	250	520	-	750	40	-	90
	80	283	299	210	170	140	121	30	8-23	300	570	-	820	55	-	110
	100	305	321	250	200	168	150	32	8-25	300	700	-	870	80	-	140
	125	381	397	295	240	202	176	36	8-30	350	780	-	950	120	-	200
	150	403	419	340	280	240	204	38	8-34	350	850	-	1100	165	-	250
	200	419	435	405	345	300	260	44	12-34	400	1035	1085	1270	250	295	420
10.0	25	216	229	135	100	78	58	24	4-18	180	215	-	420	16	-	52
	32	229	242	150	110	82	66	24	4-23	180	270	-	480	25	-	62
	40	241	254	165	125	95	76	26	4-23	200	345	-	550	30	-	74
	50	292	308	195	145	112	88	28	4-25	250	470	-	680	42	-	82
	65	330	346	220	170	138	110	32	8-25	250	520	-	750	55	-	97
	80	356	372	230	180	148	121	34	8-25	300	570	-	820	70	-	120
	100	432	448	265	210	172	150	38	8-30	300	700	-	870	120	-	155
	125	508	524	310	250	210	176	42	8-34	350	780	-	950	180	-	250
	150	559	575	350	290	250	204	46	12-34	400	850	890	1100	250	290	340

注:①表中法兰连接尺寸为JB/T74～90系列2尺寸(等同于原机标JB74～90-59尺寸)。
②LJ为环连接面法兰闸阀的结构长度。
③H开表示闸阀全开启时包括驱动机构在内的高度尺寸。
不锈钢国标闸阀安装注意事项
1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。

全立订货须知：（国家标准）
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。感谢您访问我们的网站【www.xggzedu.cn】,如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。本厂专业提供球阀、蝶阀、闸阀、截止阀、止回阀、减压阀、安全阀、船用阀门、油田阀门、水利控制阀门等各类阀门。
