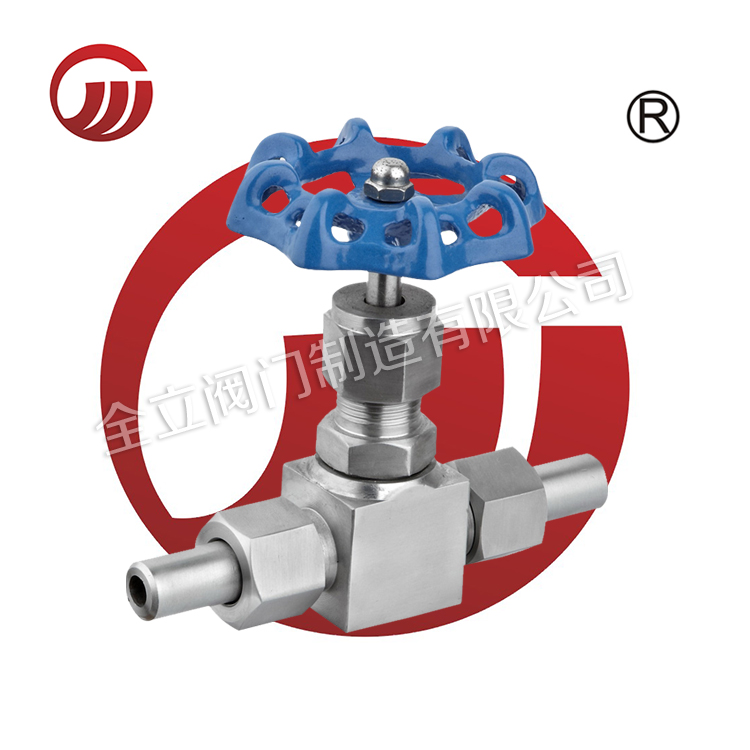

【外螺纹带焊接管针型阀产品用途】
外螺纹针型阀安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、油、化工装置和仪表测量管路中的一种先进连接方式的阀门。
【外螺纹带焊接管针型阀性能优点】
外螺纹针型阀可用于对焊连接、外螺纹连接，多种的连接方式使的阀门安装拆卸方便、连接紧固、密封性能良好等优点。是电站、油、化工装置和仪表测量管路中的一种先进连接方式的阀门。外螺纹针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装时应使介质的流向与阀体上的箭头方向一致。
【外螺纹带焊接管针型阀技术规范】
工作压力:≤6000PSI;
使用温度:-29℃～+570℃;
规格尺寸:￠4～￠25;
连接形式:接管对焊连接、外螺纹;
结构特征:锥面密封,活动阀瓣;
阀体材质:碳钢、不锈钢、铬钼钢等;
适用介质:水、油、气等腐蚀性与非腐蚀性介质;
制造标准: GB/T12224-2005、JB/T7747-1995;
阀门检测及试验标准:GB/T13927-1992
【外螺纹带焊接管针型阀零部件材料】
零件名称Part name | 阀杆、阀盖Stem,Bonnet | 阀杆、阀瓣Stem,Disc | 填料Packing |
J23W-16P | 铬镍不锈钢 | 铬镍不锈钢 | 聚四氟乙稀、柔性石墨PTEF,Soft graphite |
J23W-40、J23W-160 | 优质碳钢 | 铬不锈钢 |
【外螺纹带焊接管针型阀性能规范】
型号 | 公称压力（MPa）Nominal pressure | 试验压力PS（MPa） | 工作压力（MPa）Working pressuer | 工作温度（℃）Working temperature | 适用介质Applicable mediun | ||
壳体Shell | 密封（液）Seal | 密封（气）Seal | |||||
J23W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤200℃ | 液化石油气水、油品等Petroleun gas Water,Oil etc. |
J23W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J23W-160 | 16.0 | 17.6 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
J23W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
【外螺纹带焊接管针型阀结构图及连接尺寸】
公称直径（mm）Nominal diameter | 尺 寸Dimensions | 重量（Kg）Weight | ||||||
D0 | D1 | D2 | L | H1 | H2 | M | ||
6 | 70 | 14 | 6 | 135 | 96 | 106 | 20×1.5 | 0.8 |
10 | 80 | 18 | 10 | 156 | 115 | 125 | 24×1.5 | 1.1 |
15 | 100 | 22 | 15 | 180 | 122 | 132 | 30×2 | 2.0 |
20 | 110 | 28 | 18 | 185 | 156 | 166 | 36×2 | 3.0 |
25 | 140 | 33 | 22 | 185 | 169 | 180 | 42×2 | 3.2 |
全立订货须知：（国家标准）
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。感谢您访问我们的网站【www.xggzedu.cn】,如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。本厂专业提供球阀、蝶阀、闸阀、截止阀、止回阀、减压阀、安全阀、船用阀门、油田阀门、水利控制阀门等各类阀门。
