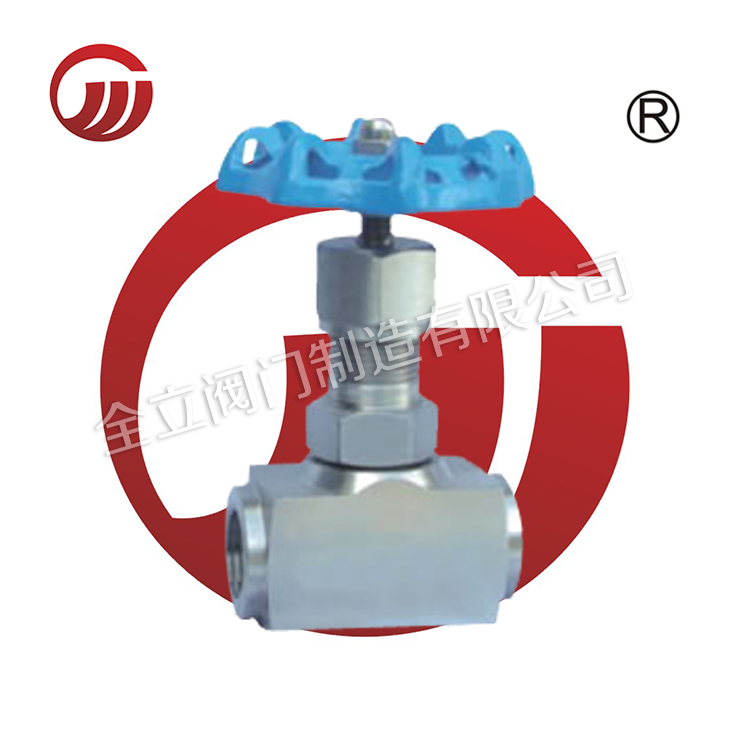

J13、J23-型仪表针形截止阀
仪表针型阀，是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，主要用于作开启或切断管道通路用。安装要点：阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。仪表针型阀阀体外表面还受到大气腐蚀，一般钢铁材料都以刷漆来防护。
1产品简介编辑仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用?？ㄌ资揭潜矸啪哂邪沧安鹦斗奖?、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针形截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。
2针型阀门的防腐方法编辑首先阀体的防腐蚀，主要是正确选用材料。虽然防腐蚀的资料十分丰富，但能否选得恰当，还是不容易的事情，因为腐蚀的问题很复杂。选择阀体材料的难处，还在于不能只考虑腐蚀问题，同时必须考虑耐压耐温能力，经济上是否合理，购买是否容易等因素。
其次是采取衬里措施，如衬铅、衬铝、衬工程塑料、衬天然橡胶及各种合成橡胶等。如介质条件许可，这倒是一种节约的方法。
再次，在压力、温度不高的情况下，用非金属做阀门主体材料，往往能十分有效地防制腐蚀。此外，针型阀阀体外表面还受到大气腐蚀，一般钢铁材料都以刷漆来防护。
针型阀门的工作原理
任何阀门的作用都是为了切断流体. 根据阀芯的不同,可以分为截止阀,闸阀,旋塞阀,球阀,蝶阀,针型阀等等. 针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。
针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接。公称压力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公称通径：DN5～DN25 适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质 适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
【内螺纹针型阀性能优点】
内螺纹针型阀阀体材质采用不锈钢（2Cr13或1Cr18Ni9Ti)锻制而成，如用户需要也可用40钢锻制。连接形式采用英制圆柱管牙内螺纹加工。适用于化工、化肥、工业锅炉等管道。
【内螺纹针型阀用途】
内螺纹针型阀是一种可以精确调整的阀门，密封性能好，一般适用于较小流量,较高温高压的气体或者液体的介质，也适合与压力表配合使用。
【内螺纹针型阀技术规范】
工作压力:≤10000PSI;
使用温度:-29℃～+570℃;
规格尺寸:￠6～￠50;
连接形式:内螺纹;
结构特征:锥面密封;
阀体材质:碳钢、不锈钢、铬钼钢等;
适用介质:水、油、气等腐蚀性与非腐蚀性介质;
制造标准: GB/T12224-2005、JB/T7747-1995;
阀门检测及试验标准:JB/T9092-1999
【内螺纹针型阀性能参数】
型号 | 公称压力(Mpa) | 试验压力PS(Mpa) | 工作压力(Mpa) | 工作温度(℃) | 适用介质 | ||
壳体 | 密封(液) | 密封(气) | |||||
J13W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540℃ | 液化石油气 |
J13W-40 | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J13W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
J13W-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
【内螺纹针型阀产品结构图】
【内螺纹针型阀零部件材料】
零件名称 | 阀杆、阀盖 | 阀杆、阀瓣 | 填料 |
J13W-16P | 铬镍不锈钢 | 铬镍不锈钢 | 聚四氟乙稀、柔性石墨 |
J13W-16C | 优质碳钢 | 铬不锈钢 |
【内螺纹针型阀外形尺寸】
公称直径DN(mm) | 管螺纹G | 尺 寸 | 重量(kg) | ||||
Do | L | H | H1 | d | |||
6 | 1/4 | 60 | 55 | 90 | 100 | 4 | 0.63 |
10 | 3/8 | 60 | 60 | 92 | 102 | 5 | 0.65 |
15 | 1/2 | 65 | 65 | 97 | 107 | 6 | 0.8 |
20 | 3/4 | 80 | 80 | 109 | 121 | 8 | 1.07 |
25 | 1 | 100 | 90 | 122 | 132 | 10 | 1.8 |
32 | 11/4 | 140 | 128 | 180 | 191 | 15 | 5.0 |
40 | 11/2 | 160 | 148 | 200 | 215 | 18 | 7.2 |
全立订货须知：（国家标准）
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。感谢您访问我们的网站【www.xggzedu.cn】,如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。本厂专业提供球阀、蝶阀、闸阀、截止阀、止回阀、减压阀、安全阀、船用阀门、油田阀门、水利控制阀门等各类阀门。
