『ZDSJ电动高压角型调节阀』专业生产厂家，由本厂自主研发生产的【气动调节阀】质量可靠、价格合理、售后服务完善?！?/strong>ZDSJ电动高压角型调节阀』适用于各种轻重工业及楼宇管道。能恩品质，全球共享！【调节阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|

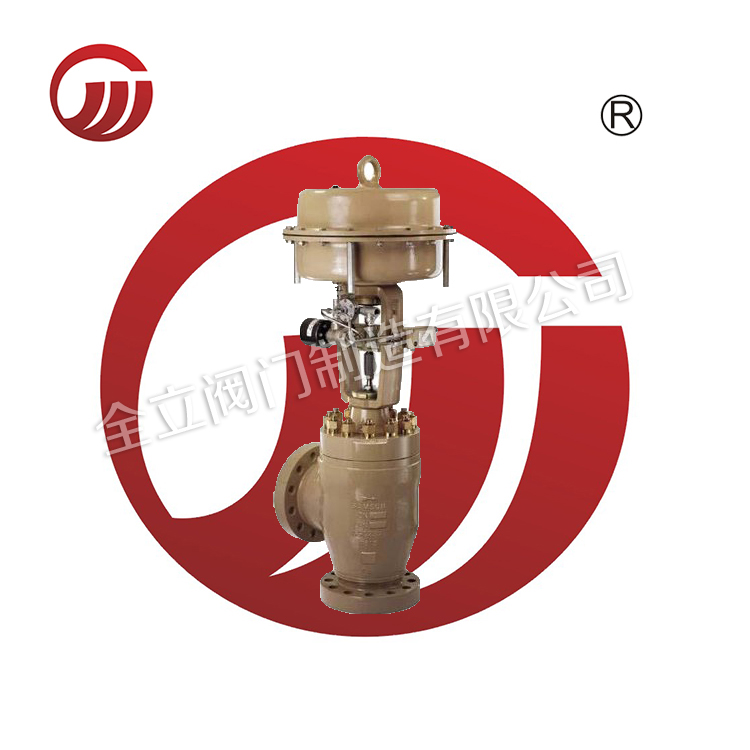

| 产品名称 | ZMAS气动薄膜高压角型调节阀 |
| 产品型号 | ZMAS |
| 公称通径 | DN20-200 |
| 压力范围 | 1.0-6.4MPa |
| 阀体材质 | 铸铁丨球墨铸铁丨铸钢丨不锈钢 |
『ZMAS气动薄膜高压角型调节阀』专业生产厂家，由本厂自主研发生产的【调节阀】质量可靠、价格合理、售后服务完善?！篫MAS气动薄膜高压角型调节阀』适用于各种轻重工业及楼宇管道。能恩品质，全球共享！【调节阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
【调节阀】的阀体类型选择：调节阀的阀体种类很多，常用的阀体种类有①直通单座 ②直通双座 ③角形 ④隔膜 ⑤小流量 ⑥三通 ⑦偏心旋转 ⑧蝶形 ⑨套筒式 ⑩球形等?！镜鹘诜А吭诰咛逖≡袷?，可做如下考虑: (1) 阀芯形状结构：主要根据所选择的流量特性和不平衡力等因素考虑。(2) 耐磨损性：当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀的内部材料要坚硬。(3) 耐腐蚀性：由于介质具有腐蚀性，尽量选择结构简单阀门。(4) 介质的温度、压力：当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门，当温度≥250℃时应加散热器。(5) 防止闪蒸和空化：闪蒸和空化只产生在液体介质。在实际生产过程中，闪蒸和空化会形成振动和噪声，缩短阀门的使用寿命，因此在选择阀门时应防止阀门产生闪蒸和空化。
气动薄膜高压角形调节阀概述：
气动薄膜高压角形调节阀是专为高压系统使用的一种特殊阀门。与气动或电动（配用电－－气转换器）调节仪表等连接后，广泛应用于化肥、石化、电站、轻工等行业中作生产过程的自动调节和远程控制。气动薄膜高压角形调节阀采用改变讯号压力来变化阀门的流能截面，从而达到介质流量的改变，完成对所需参数（如压力、流量、温度、液位等）的调节。
【一】主要性能技术参数：
公称通径 | PN320 | 6 | 10 | 15 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |||||||||||||||||||||||
PN220 | ||||||||||||||||||||||||||||||||||
阀座直径(mm) | 3 | 4 | 6 | 4 | 6 | 7 | 8 | 10 | 6 | 7 | 8 | 10 | 12 | 7 | 8 | 10 | 12 | 16 | 20 | 16 | 20 | 30 | 20 | 38 | 30 | 50 | 38 | 65 | 50 | 80 | 65 | 100 | ||
额定流量系数C | 0.4 | 0.1 | 0.4 | 0.1 | 0.4 | 1.0 | 1.6 | 2.5 | 0.4 | 1.0 | 1.6 | 2.5 | 0.4 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 8 | 6.3 | 10 | 16 | 10 | 25 | 16 | 40 | 25 | 63 | 40 | 100 | 63 | 160 | ||
允许压差 | 输入信号 | 320 | 200 | 320 | 200 | 80 | 320 | 200 | 80 | 40 | 20 | 80 | 40 | 16 | 4 | 4 | 16 | 4 | 6 | 16 | 25 | 1 | 16 | 0.6 | ||||||||||
220 | 160 | 220 | 160 | 64 | 40 | 140 | 64 | 25 | 64 | 16 | 25 | 8 | 20 | 6 | 10 | 4 | 6 | 2.5 | ||||||||||||||||
输入信号 | 320 | 320 | 160 | 100 | 320 | 160 | 64 | 160 | 35 | 64 | 20 | 55 | 16 | 30 | 10 | 16 | 6 | |||||||||||||||||
320 | 220 | 200 | 110 | 220 | 200 | 70 | 200 | 45 | 70 | 25 | 70 | 20 | 35 | 14 | 20 | 8 | ||||||||||||||||||
流量特性 | 直 线 | 直线，等百分比 | ||||||||||||||||||||||||||||||||
配用执行机构型号 | ZMA(B)-1 | ZMA(B)-3 | ZMA(B)-4 | ZMA(B)-5 | ||||||||||||||||||||||||||||||
有效面积cm2 | 200 | 400 | 630 | 1000 | ||||||||||||||||||||||||||||||
行 程mm | 10 | 16 | 25 | 40 | ||||||||||||||||||||||||||||||
作用方式 | 气开式，气关式 | |||||||||||||||||||||||||||||||||
工作温度℃ | -40～+250 | |||||||||||||||||||||||||||||||||
信号压力 | 0.02～0.10(标准信号) 0.04～0.20 0.06～0.18 | |||||||||||||||||||||||||||||||||
说明 | 额定流量系数和流量特性以底进行为标准。 | |||||||||||||||||||||||||||||||||
【二】主要零件材料：
零件名称 | 阀体 | 阀杆 | 阀芯 | 阀座 | 填料 | 压缩弹簧 | 波纹薄膜 |
材料 | 40锻钢 | 2Cr13 | 2Cr13或堆 | 2Cr13或堆 | V形 | 60Si2Mn | 丁睛橡胶 |
【三】主要技术指标：
序号 | 项目 | 单位 | 不带定位器 | 带定位器 | |
1 | 基本误差 | ％ | ±4 | ±1 | |
2 | 回差 | ％ | 2.5 | 1 | |
3 | 死区 | ％ | 1.5 | 0.1 | |
4 | 允许泄漏量 | ％ | 为C值的0.01％，对C≤4.Q泄≈0 | ||
5 | 额定流量系数Kv偏差 | C≤4 | ％ | ±15 | |
流量特性误差 | C>4 | ％ | ±10 | ||
【四】主要外形及连接尺寸：
公称 | 公称压力 | Dφ | Dk | d | b | n-φ | L | L1 | D | ||
a | b | ||||||||||
6 | 320 | 管道连接为焊接式 | 83 | 98 | 230 | 429 | 480 | ||||
220 | 83 | 98 | 230 | 429 | 480 | ||||||
10 | 320 | 95 | 60 | 12 | 20 | 3-18 | 105 | 90 | 325 | 594 | 673 |
220 | 95 | 60 | 12 | 20 | 3-18 | 105 | 90 | 325 | 594 | 673 | |
15 | 320 | 105 | 68 | 15 | 20 | 3-18 | 105 | 105 | 325 | 594 | 673 |
220 | 95 | 60 | 15 | 20 | 3-18 | 105 | 105 | 325 | 594 | 673 | |
25 | 320 | 115 | 80 | 23 | 22 | 4-18 | 120 | 120 | 325 | 609 | 688 |
220 | 105 | 68 | 23 | 20 | 3-18 | 120 | 120 | 325 | 609 | 688 | |
32 | 320 | 135 | 95 | 30 | 25 | 4-22 | 135 | 135 | 410 | 834 | 939 |
220 | 115 | 80 | 30 | 22 | 4-18 | 135 | 135 | 410 | 834 | 939 | |
40 | 320 | 165 | 115 | 38 | 32 | 6-26 | 165 | 165 | 410 | 870 | 674 |
220 | 165 | 115 | 38 | 28 | 6-26 | 165 | 165 | 410 | 870 | 674 | |
50 | 320 | 200 | 145 | 50 | 40 | 6-29 | 190 | 190 | 410 | 910 | 1016 |
220 | 165 | 115 | 50 | 32 | 6-26 | 190 | 190 | 410 | 910 | 1016 | |
65 | 320 | 225 | 170 | 65 | 50 | 6-33 | 215 | 215 | 495 | 1090 | 1225 |
220 | 200 | 145 | 65 | 40 | 6-29 | 215 | 215 | 495 | 1090 | 1225 | |
80 | 320 | 260 | 195 | 80 | 60 | 9-36 | 260 | 260 | 495 | 1185 | 1310 |
220 | 225 | 170 | 80 | 50 | 6-33 | 260 | 260 | 495 | 1185 | 1310 | |
100 | 320 | 300 | 235 | 100 | 75 | 8-39 | 290 | 290 | 495 | 1235 | 1360 |
220 | 260 | 195 | 100 | 60 | 6-36 | 290 | 290 | 495 | 1235 | 1360 | |
手动调节阀 | 电动调节阀 | 气动调节阀 | 自力式调节阀 |
【调节阀】由电动执行机构或气动执行机构和调节阀两部分组成。调节阀分电动调节阀、气动调节阀和液动调节阀（自力式调节阀）等。调节阀用于调节介质的流量、压力和液位。根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节?！镜鹘诜А客ǔ７治蓖ǖプ降鹘诜Ш椭蓖ㄋ降鹘诜Я街?，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。流通能力Cv是选择调节阀的主要参数之一，调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。
全立订货须知：（国家标准）
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。感谢您访问我们的网站【www.xggzedu.cn】,如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。本厂专业提供球阀、蝶阀、闸阀、截止阀、止回阀、减压阀、安全阀、船用阀门、油田阀门、水利控制阀门等各类阀门。
