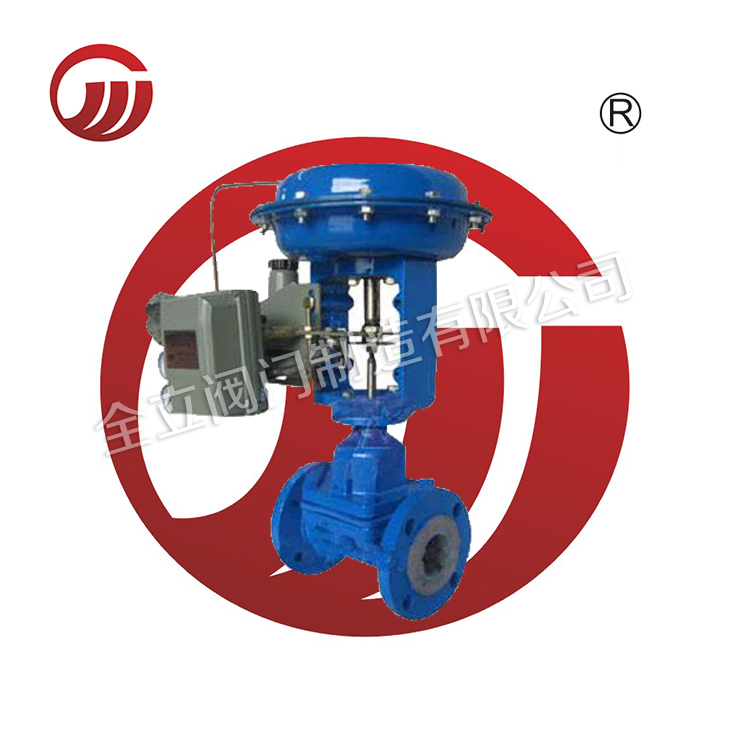

ZJHM精小型气动薄膜套筒调节阀

『ZJHM精小型气动薄膜套筒调节阀』专业生产厂家，由本厂自主研发生产的【调节阀】质量可靠、价格合理、售后服务完善?！篫JHM精小型气动薄膜套筒调节阀』适用于各种轻重工业及楼宇管道。能恩品质，全球共享！【调节阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

【调节阀】的阀体类型选择：调节阀的阀体种类很多，常用的阀体种类有①直通单座 ②直通双座 ③角形 ④隔膜 ⑤小流量 ⑥三通 ⑦偏心旋转 ⑧蝶形 ⑨套筒式 ⑩球形等?！镜鹘诜А吭诰咛逖≡袷?，可做如下考虑: (1) 阀芯形状结构：主要根据所选择的流量特性和不平衡力等因素考虑。(2) 耐磨损性：当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀的内部材料要坚硬。(3) 耐腐蚀性：由于介质具有腐蚀性，尽量选择结构简单阀门。(4) 介质的温度、压力：当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门，当温度≥250℃时应加散热器。(5) 防止闪蒸和空化：闪蒸和空化只产生在液体介质。在实际生产过程中，闪蒸和空化会形成振动和噪声，缩短阀门的使用寿命，因此在选择阀门时应防止阀门产生闪蒸和空化。

ZJHM精小型气动薄膜套筒调节阀概述：

ZJHM精小型气动薄膜套筒调节阀采用顶部导向结构，配用多弹簧执行机构。具有结构
紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。

本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；公称通径范围DN20~300。适用流体温度由-200℃至560℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级，流量特性为线性或等百分比。多种多样的品种规格可供选择。

【一】主要零部件材料：

（1）阀体丨阀盖：HT200、ZG230-450、ZGlCr18Ni9Ti

（2）阀芯丨阀座：1Cr18Ni9T、司钛莱合金堆焊

（3）软密封阀芯：增强聚四氟乙烯

（4）填料：聚四氟乙烯、柔性石墨、不锈钢波纹管

（5）垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

（6）膜盖：A3

（7）波纹膜片：丁腈橡胶夹增强涤纶织物

（8）弹簧：60Si2Mn

（9）阀杆、推杆：2Cr13、1Cr18Ni9Ti

（10）衬套：2Cr

【二】产品特点：

（1）采用平衡式阀芯结构，轴向不平衡力小，允许压差大，稳定性好。

（2）套筒互换性强，拆装方便，容易维修。

（3）全金属阀芯结构适用多种工作场合，达到IV级泄漏标准，ZXMQ型软密封结构阀芯达到VI级泄漏标准。

（4）阀体按流体力学原理设计成等截面低流阻流道，可调范围大，固有可调比为50，额定流量系数增大30％。

（5）执行机构采用多弹簧结构，高度减少30％。重量减轻30％。

（6）ZJHMV型波纹管密封型调节阀，对移动的阀杆形成了完全的密封，堵绝流体外漏。

（7）ZJHMJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合

【三】ZJHM精小型气动薄膜套筒调节阀主要技术参数:

本产品性能指标贯彻GB/T4213-92标准

【四】产品结构尺寸图：

【五】标准型、散热型、高温型外形尺寸表

散热、高温型高度(H)为PN16的数值丨夹套型高度H1及H均增加15％

【六】波纹管密封型外形尺寸表：

【七】ZJHM精小型气动薄膜套筒调节阀规格重量:

上表中散热高温型的重量以PN16为依据，低温型以PN40为依据

【八】ZJHM精小型气动薄膜套筒调节阀连接尺寸及标准：
1.法兰标准：铸铁法兰按JB78-59 铸钢法兰按GB9113-88、JB／T79.1-94
2.法兰密封面型式：PN10、PN16为凸面； PN40、PN64为凹凸面、阀体为凹面。
3.结构长度按GB12221-89标准
4.薄膜执行机构气信号接口：内螺纹M16X1.5
5.夹套保温型夹套载热体接口：对焊Φ18X4
6.阀体法兰及法兰端面距离可以按用户指定的标准制造。
如：ANSI、JIS、DIN等标准。

【调节阀】由电动执行机构或气动执行机构和调节阀两部分组成。调节阀分电动调节阀、气动调节阀和液动调节阀（自力式调节阀）等。调节阀用于调节介质的流量、压力和液位。根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节?！镜鹘诜А客ǔ７治蓖ǖプ降鹘诜Ш椭蓖ㄋ降鹘诜Я街?，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。流通能力Cv是选择调节阀的主要参数之一，调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。
