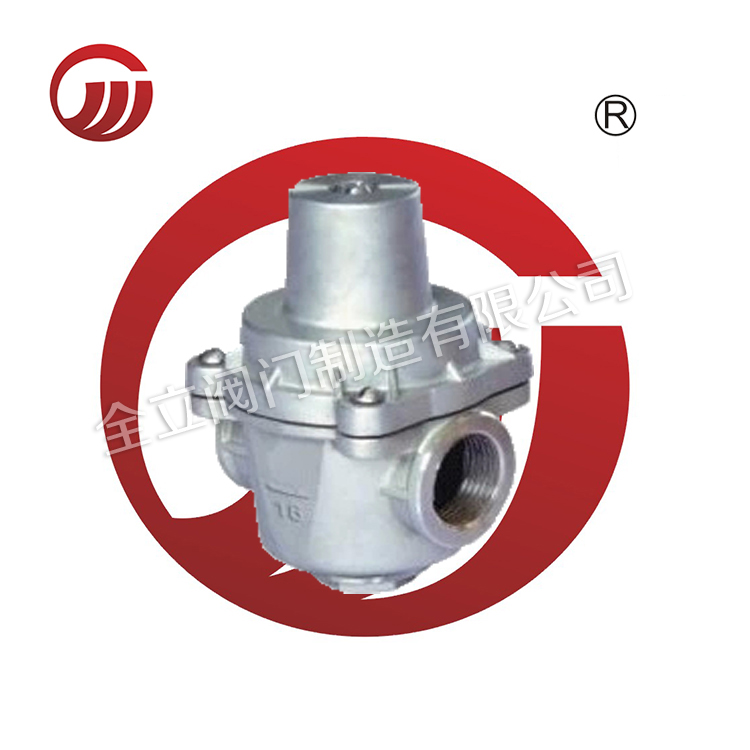

『YZ11X不锈钢支管减压阀』专业生产厂家，由本厂自主研发生产的【支管减压阀】质量可靠、价格合理、售后服务完善?！篩Z11X不锈钢支管减压阀』适用于各种轻重工业及楼宇管道。能恩品质，全球共享！【减压阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
产品名称 | YZ11X不锈钢支管减压阀 |
产品型号 | YZ11X |
公称通径 | DN15-50mm |
压力范围 | 1.6MPa-2.5MPa |
阀体材质 | 黄铜、不锈钢 |
产品概述：
YZ11X不锈钢支管减压阀用途：本厂生产的支管减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压，可使供水压力分配更加均衡，避免部分供水超压，优化高层建筑给水分区。它可代替分区调频变速水泵，在消防给水系统上可代替分区水泵，用于家用给水系统，可?；に械乃泛推渌骶?。支管减压阀特点：采用直接作用隔膜式结构，内部结构非常简单，无卡阻，性能可靠，经久耐用。耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和配管成本。出口压力精密可调，在一般场合下，可以认为出口压力不受进口压力的影响（出口压力的变化量是△P1的8%）。极佳的水力特性，压力损失小，减压比可达成10：1以上?？陕愣嘀旨跹挂?，特别适用于支管减压系统。
工作原理(图)：
出口压力作用在隔膜底面和阀瓣底面，当它超过弹簧设定值时，压缩弹簧，使阀瓣关闭。只要下游无水流动，出口压力将基本保持在设定值（其变化量仅为入口压力变化量的8%）；当下游用水时，出口压力下降，弹簧推开隔膜，打开减压阀。水流连续流通一阵后，减压阀的开启产生自阻尼效应，使启闭动作趋于平稳。
安装示意图：
流量曲线图：
主要技术参数：
类型 | 型号 | 公称压力PN（MPa） | 公称通径DN（MPa） | 连接形式 | 阀体材料 | 出口压力（MPa） | 工作℃ |
YZ11X-16T（黄铜） | 1.6；2.5 | 15~50mm | 内螺纹 | 黄铜 | 0.05~0.6（可调） | 80 | |
YZ11X-16P（不锈钢） | 不锈钢 |
主要外形图及连接尺寸：
公称通径DN（MPa） | 尺寸（MM） | 重量（Kg） | ||||
MM | in | A | B | C | φG | |
15 | 1/2 | 31 | 60 | 76.5 | 59 | 1.2 |
20 | 3/4 | 31 | 75 | 76.5 | 73 | 1.2 |
25 | 1 | 36 | 88 | 85 | 81 | 1.4 |
32 | 11/4 | 42 | 93 | 98 | 81 | 1.5 |
40 | 11/2 | 45 | 98 | 102 | 85 | 2 |
50 | 2 | 54 | 130 | 117 | 98 | 2.65 |
YZ11X支管减压阀可能的故障原因：
①、霜冻损坏，在寒冷地区应注意保温。
②、水流方向装错，减压阀变成止回阀，出口压力为0。
③、弹簧拧得太紧，无法关闭，减压阀将直通P2=P1。
④、旁通管漏水，使P2偏离设定值，鉴于本减压阀优越的可靠性和耐久性，建议不安装亮度通管为宜。
声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的YZ11X不锈钢支管减压阀产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！ |
全立订货须知：（国家标准）
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。感谢您访问我们的网站【www.xggzedu.cn】,如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。本厂专业提供球阀、蝶阀、闸阀、截止阀、止回阀、减压阀、安全阀、船用阀门、油田阀门、水利控制阀门等各类阀门。
