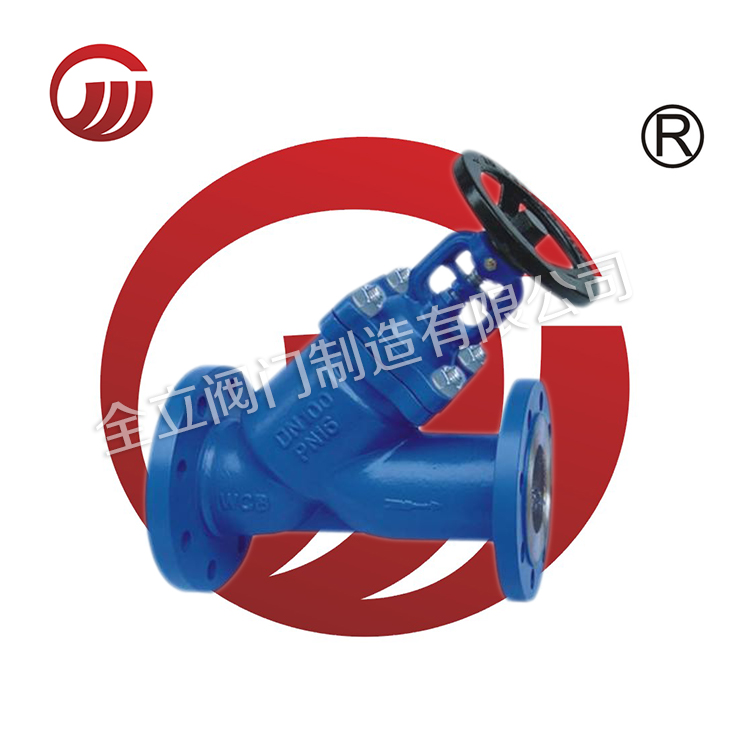

波纹管截止阀
当前位置：首页 > 波纹管截止阀
【德标Y型波纹管截止阀技术规范】
制造标准: DIN EN13709-2003
结构长度: DIN EN1092-1:2002
法兰标准: DN EN 588-1:1995
试验标准: DIN EN12266:2003
【德标Y型波纹管截止阀特征】
1、双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏,并符合国际密封标准
2、没有流体损失，降低能源损失，提高工厂设备安全
3、使用寿命长，减少维修次数，降低经营成本
4、坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件
5、气体介质阀座采用PTFE软密封材料提高本阀的密封性
6、耐高温≤425℃阀座采用锥面硬密封。达到气密性能零泄漏
【德标Y型波纹管截止阀性能规范】
公称压力(MPa) | 壳体试验压力(Mpa) | 密封压力试验(Mpa) | 适用温度(℃) | 适用介质 |
1.6 | 2.4 | 1.76 | HT:-10~300℃ | 水 |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 |
【德标Y型波纹管截止阀结构图】
【德标Y型波纹管截止阀主要零部件材料】
| 阀体/阀盖 | 阀杆 | 阀瓣 | 螺栓 | 螺母 | 填料 | 垫片 | 波纹管 |
GG25 | 13Cr | GG25 | B7 | 2H | 石墨 | 石墨+304 | 304 |
WCB | 13Cr | WCB | B7 | 2H | 石墨 | 石墨+304 | 304 |
CF8 | F304 | CF8 | B8 | 8 | 石墨 | 石墨+304 | 304 |
CF8M | F316 | CF8M | B8 | 8 | 石墨 | 石墨+304 | 316 |
【德标Y型波纹管截止主要连接尺寸】
| Size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
L | PN16 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
PN25 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
PN40 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
H | PN16 | 185 | 185 | 195 | 225 | 230 | 235 | 250 | 270 | 345 | 380 | 400 | 585 |
PN25 | 185 | 185 | 195 | 225 | 230 | 235 | 250 | 270 | 345 | 380 | 400 | 585 | |
PN40 | 185 | 185 | 195 | 225 | 230 | 235 | 250 | 270 | 345 | 380 | 400 | 585 | |
W | PN16 | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 |
PN25 | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | |
PN40 | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | |
全立订货须知：（国家标准）
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。感谢您访问我们的网站【www.xggzedu.cn】,如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。本厂专业提供球阀、蝶阀、闸阀、截止阀、止回阀、减压阀、安全阀、船用阀门、油田阀门、水利控制阀门等各类阀门。
