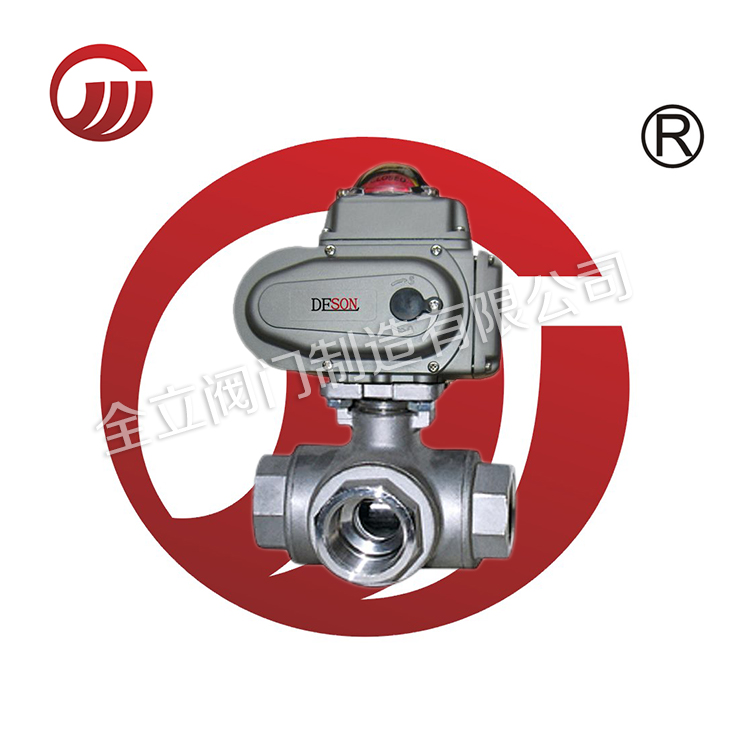

电动球阀
当前位置：首页 > 电动球阀
【三通螺纹球阀产品概述】
1.公称压力：1.6-6.4MPa
2.适用稳定范围：-20～232℃～350℃
3.适用介质：水、油、气及某些腐蚀性液体（W。O。G）
4.螺纹类型：G。NPT。BSPT。BSP。DI259/2999
【三通螺纹球阀使用范围】
可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
阀座采用弹性密封结构，密封可靠，启闭轻松。
阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。
可设置90°开关定位机构，根据需要加锁以防止误操作。
适用于PN1.0～4.0MPa,工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(
密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质.
【三通螺纹球阀主要零部件材料】
| 零件名称 | 材质 |
| 阀体 | 不锈钢CF8M/CF8 |
| 阀盖 | 不锈钢CF8M/CF8 |
| 球 | 不锈钢CF8M/CF8 |
| 球垫 | 聚四氟乙烯PTEE |
| 阀杆 | 不锈钢CF8M/CF8 |
| 填料 | 聚四氟乙烯PTEE |
| 中口 | 聚四氟乙烯PTEE |
| 大薄片 | 聚四氟乙烯PTEE |
| 压紧螺母 | 不锈钢CF8M/CF8 |
| 手柄 | 不锈钢CF8M/CF8 |
| 流向指示牌 | ALUMINUM |
| 华司 | 不锈钢CF8 |
| 螺帽 | 不锈钢CF8 |
| 锁定装置 | 不锈钢CF8 |
| 皮套 | 塑料 |
| 盲盖 | 不锈CF8M/CF8 |
【三通螺纹球阀产品结构图】
【三通螺纹球阀主要连接尺寸】
| SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h |
| 1/2" | 12.7 | 75 | 59 | 126 | 71.0 | 33.5 | 37.5 | 22.4 | 35.0 | 10-20UNC |
| 3/4" | 16.0 | 85 | 64 | 126 | 81.5 | 39.0 | 42.5 | 22.4 | 35.0 | 10-20UNC |
| 1" | 20.0 | 100 | 80 | 145 | 102.0 | 50.5 | 51.5 | 22.4 | 35.0 | 10-20UNC |
| 1-1/4" | 25.0 | 115 | 90 | 145 | 108.5 | 51.0 | 57.5 | 22.4 | 35.0 | 10-20UNC |
| 1-1/2" | 32.0 | 125 | 96 | 204 | 121.0 | 58.0 | 63.0 | 22.4 | 38.1 | 1/4-20UNC |
| 2" | 38.1 | 148 | 106 | 204 | 138.5 | 65.5 | 73.0 | 22.4 | 38.1 | 1/4-20UNC |
全立订货须知：（国家标准）
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。感谢您访问我们的网站【www.xggzedu.cn】,如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。本厂专业提供球阀、蝶阀、闸阀、截止阀、止回阀、减压阀、安全阀、船用阀门、油田阀门、水利控制阀门等各类阀门。
