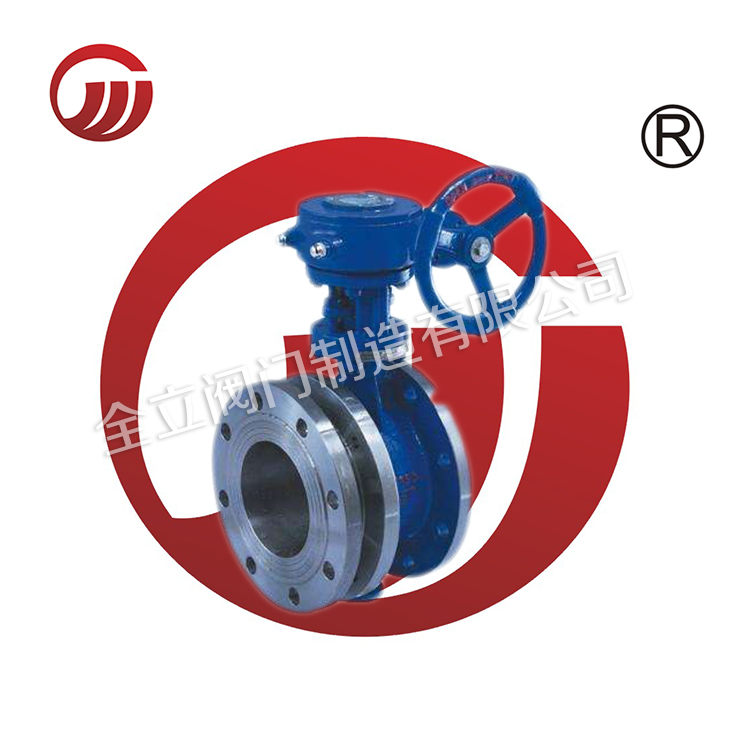

SD341PTFE衬氟蝶阀
DG341PTFE,DG341F4,DG341F46
【产品概述】
聚四氟乙烯衬里蝶阀，采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超长的使用寿命；可做快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板和阀座之间的旋转基面加氟橡胶来控制，从而达到产品结构紧凑、外形美观、工艺合理、性能可靠。保证阀轴不与腔内流体介质接触，更换阀轴是非常方便，阀们不需要拆离管道即可完成。
【应用范围】
产品广泛适用于各种工业领域管道中液体和气体（包括蒸汽）的输送，特别是具有严重腐蚀性的介质的场合，如：硫酸、氢氟酸、磷酸、氯气、王水等具有强腐蚀性的介质。
【技术参数】
连接形式：对夹式、法兰式连接。
适用温度：-80~200℃ .
驱动装置：手柄、涡轮传动、电动、气动。
【执行标准】
结构标准：GB/T12221-1989,GBT15188.2-1994,GB/T9113.1-2000
法兰标准：GB/T9113.1-2000,JB/T79-1994
检验标准：JB/T9092-1999
【型号列表】
SD341F SDT341F SDD341F - 10C/10P/10R/10Z 6C/6P/6R/6Z
SD341F4 SDT341F4 SDD341F4
SD341F46 SDT341F46 SDD341F46
【主要技术参数】
| 公称通径 DN | 50～3000mm | 公称压力 | 0.1～4.0Mpa |
| 适用温度 | -50～200 | 传动方式 | 手支、蜗轮、气动、电动 |
| 适用介质 | 水、蒸气、酸、碱、油品等 | ||
【性能范围】
| 制造标准 | GB12238-89 | 尺寸标准 | GB/T17241.6-98 |
| 结构长度 | GB12221-89 | 检验标准 | GB/T13927-92 |
【主要零件材料】
| 阀体 | 阀板 | 阀座 | 阀杆 | 填料 |
| HT200 WCB 1Cr18Ni9Ti | HT200 WCB 1Cr18Ni9Ti | 丁腈橡胶 乙丙橡胶 氟橡胶 | 45 2Cr13 1Cr18Ni9Ti | 柔性石墨 |
【主要连接尺寸及重量参数】
| 规格 | D1 | D2 | D | Lmax | Lmin | H1 | H2 | Z-?d |
| 100 | 180 | 155 | 215 | 216 | 174 | 110 | 170 | 8-?18 |
| 125 | 210 | 185 | 245 | 232 | 186 | 123 | 185 | 8-?18 |
| 150 | 240 | 210 | 280 | 239 | 194 | 140 | 210 | 8-?23 |
| 200 | 295 | 265 | 335 | 264 | 214 | 170 | 238 | 8-?23 |
| 250 | 350 | 320 | 390 | 296 | 235 | 195 | 270 | 12-?23 |
| 300 | 400 | 368 | 440 | 300 | 250 | 222 | 300 | 12-?23 |
| 350 | 460 | 428 | 500 | 320 | 270 | 252 | 330 | 16-?23 |
| 400 | 515 | 482 | 565 | 332 | 282 | 285 | 368 | 16-?25 |
| 450 | 565 | 532 | 615 | 355 | 305 | 310 | 402 | 20-?25 |
| 500 | 620 | 585 | 670 | 365 | 315 | 337 | 438 | 20-?25 |
| 600 | 725 | 685 | 780 | 420 | 370 | 393 | 490 | 20-?30 |
| 700 | 840 | 800 | 895 | 446 | 396 | 450 | 558 | 24-?30 |
| 800 | 950 | 905 | 1010 | 476 | 426 | 515 | 625 | 24-?34 |
| 900 | 1050 | 1005 | 1110 | 506 | 456 | 560 | 685 | 28-?34 |
| 1000 | 1160 | 1115 | 1220 | 516 | 466 | 610 | 750 | 28-?34 |
| 1200 | 1380 | 1325 | 145 | 560 | 510 | 725 | 880 | 32-?41 |
| 1400 | 1590 | 1525 | 1675 | 590 | 540 | 840 | 987 | 36-?48 |
| 1600 | 1820 | 1750 | 1915 | 630 | 585 | 960 | 1158 | 40-?54 |
| 1800 | 2020 | 1950 | 2115 | 680 | 630 | 1060 | 1258 | 44-?54 |
| 2000 | 2230 | 2160 | 2325 | 730 | 680 | 1165 | 1365 | 48-?54 |
全立订货须知：（国家标准）
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。感谢您访问我们的网站【www.xggzedu.cn】,如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。本厂专业提供球阀、蝶阀、闸阀、截止阀、止回阀、减压阀、安全阀、船用阀门、油田阀门、水利控制阀门等各类阀门。
