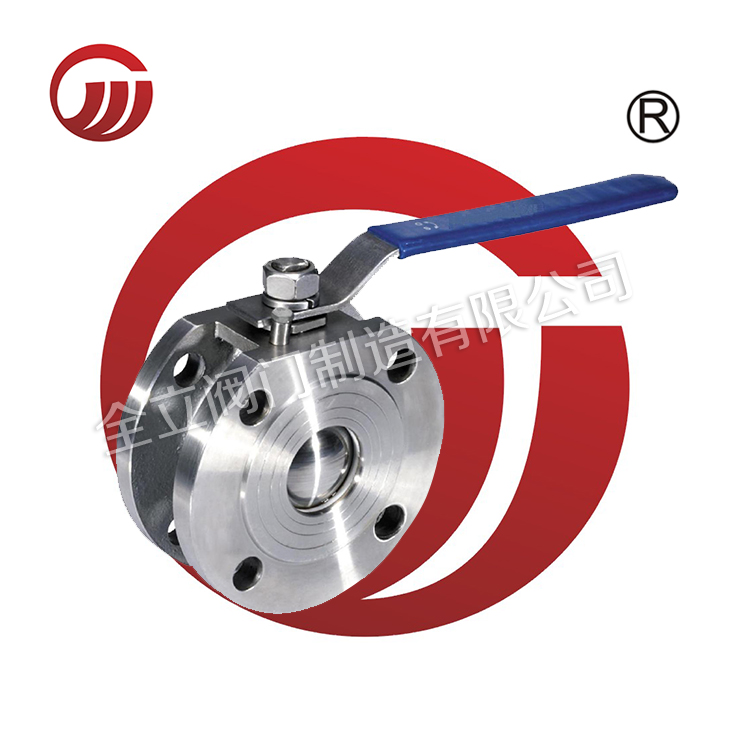

不锈钢球阀
当前位置：首页 > 不锈钢球阀
【不锈钢对夹球阀相关型号】
Q71F Q71N Q71H Q71Y
Q71F-16P Q71N-16P Q71H-16P Q71Y-16P Q71F-16R Q71N-16R Q71H-16R Q71Y-16R
Q71F-25P Q71N-25P Q71H-25P Q71Y-25P Q71F-25R Q71N-25R Q71H-25R Q71Y-25R
【不锈钢对夹球阀介绍】
对夹球阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。
【不锈钢对夹球阀材质选用表】
产品型号 | ||||||||
| 主要 零件 材料 | 球体 | WCB | ZG7Cr19Ni9Ti | CF8 | CF3 | ZG7Cr18 Ni12Mo2Ti | CF8M | CF3M |
| 球体、阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 (304L) | 00Cr18Ni10 (304L) | 1Cr18Ni12- Mo2Ti | 1Cr18Ni12- Mo2(316) | 00Cr17Ni14 Mo2(316L) | |
| 阀座 | 加玻钎增强聚四氟乙稀 | |||||||
| 适用 工况 | 适用介质 | 水、蒸气、油品等 | 硝酸等腐蚀介质 | 强氧化性介质 | 醋酸等腐蚀性介质 | 尿素等腐蚀介质 | ||
| 工作温度 （℃） | -29—200（加玻纤增强聚四氮乙?。?、-29—250（对位聚苯PPL） | |||||||
| 试验 压力 | 壳体 | 1.5PN（1.0Mpa级别） | ||||||
| 密封（液） | 1.1PN（1.0Mpa级别） | |||||||
| 密封（气） | 0.6MPa（1.0Mpa级别） | |||||||
| 气动 | 在手动型号的Q后插入“6”表示，示例：Q671F-16C 、 Q：Q671H-16C | |||||||
| 电动 | 在手动型号的Q后插入“9”表示，示例：Q971F-16C 、 Q：Q971H-16C | |||||||
【不锈钢对夹球阀性能规范】
| 压力等级 | 公称压力(PN) | 磅级(Class) | ||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 400 | 600 | ||
| 试验压力 | 壳体试验 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.03 | 7.5 | 10.2 | 15.0 |
| 密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 7.48 | 11.0 | |
| 适用工况 | 适用介质 | 纸浆、浆料、粉尘及含各种固体颗粒的介质 | ||||||||
| 适用温度 | -196～≤550℃ | |||||||||
| 适用规范 | 设计制造按 | GB12237-89 | API 6D | JP17S-48 | ||||||
| 法兰尺寸按 | JB79-59、GB9113 、HG20592-07 | ANSI B16.5 | JIS B2212-2214 | |||||||
| 结构长度按 | GB12221-89 | ANSI B16.10 | JIS B2002 | |||||||
| 检验试验按 | JB/T9092-99 | API 598 | ||||||||
【不锈钢对夹球阀结构图】
【不锈钢对夹球阀主要连接尺寸】
| 公称通径 | 尺寸 | |||||
| L | D | Lo(手动) | H | |||
| 手动 | 气动 | 电动 | ||||
| 15 | 40 | 53 | 140 | 80 | 320 | |
| 20 | 45 | 60 | 180 | 80 | 320 | |
| 25 | 50 | 73 | 180 | 100 | 340 | |
| 32 | 65 | 84 | 200 | 110 | 350 | |
| 40 | 70 | 94 | 200 | 120 | 350 | |
| 50 | 50 | 109 | 250 | 130 | 370 | |
| 65 | 110 | 129 | 300 | 140 | 380 | |
| 80 | 120 | 144 | 350 | 150 | 450 | |
【不锈钢对夹球阀特点】
1）、流动阻力??；
2）、结构简单；
3）、体积小、重量轻；
4）、目前球阀的密封面材料选用塑料、密封性好；
5）、操作方便，开闭迅速，便于远距离的控制；
6）、维修方便，密封圈一般都是活动的，拆卸更换方便；
7）、全开或全闭时，球体和阀座的密封面与介质隔离，介质通过不会引起阀门密封面的侵蚀。
【不锈钢对夹球阀施工、安装要点】
1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
4）、阀法兰与管线法兰间按管路设计要求装上密封垫。
5）、带传动机构的球阀，按产品使用说明书的规定安装。
