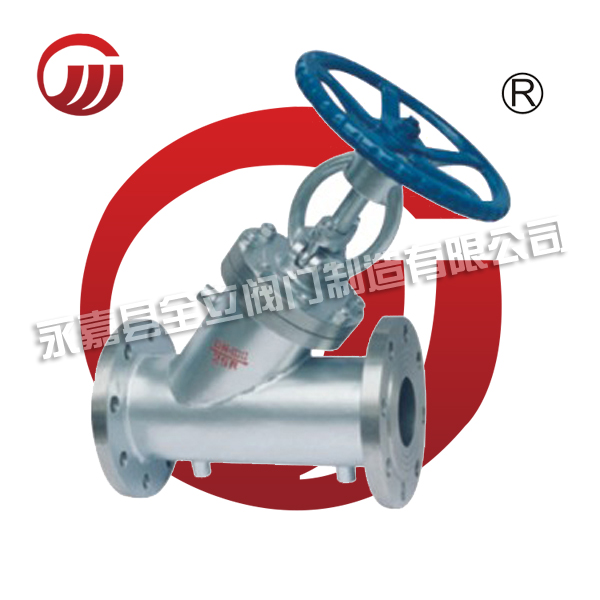

直流式保温截止阀
截止阀结构特点如下：
栓接阀盖，明杆支架和升降式阀杆金属密封面。
保温截止阀BJ45W阀体和阀盖连接形式
Class150~Class900采用栓接阀盖；Class1500~Class2500采用自压密封式阀盖。
保温截止阀BJ45W阀盖垫片形式
Class150~Class300截止阀采用不锈钢石墨缠绕垫片；Class600截止阀可用不锈钢石墨缠绕垫片也可采用金属环垫片；Class900截止阀可采用金属环垫片，Class1500~Class2500截止阀采用自压密封金属环。
保温截止阀BJ45W操作形式
一般情况下采用手轮、冲击手轮或者齿轮传动方式，可根据用户需要采用链轮传动或者电装驱动。
保温截止阀BJ45W填料密封
通常采用成型柔性饰面作为填料材料，可根据用户需求提供PTFE或者复合填料材料。填料与填料函接触的表面粗糙度为3.2μm，可以保证阀杆与填料接触面接合紧密但是旋转自如，经过精密的机械加工的阀杆密封面粗糙度0.8μm可以保证阀杆可靠的密封。
弹簧加载填料冲击系统
如果客户需求，可采用弹簧加载填料冲击系统提供填料密封的持久性和可靠性。
上密封座设计
我公司提供的所有截止阀都有倒密封设计。通常情况下，碳钢截止阀的阀座设计采用分离式倒密封结构，不锈钢截止阀的倒密封时直接加工或者是焊后加工。当阀门在全开位置时，倒密封的密封面非?？煽?。虽然按照标准API600中有倒密封，但这不作为在带压情况下更换填料的依据。
阀座
碳钢截止阀阀座通常采用锻钢材料，阀座密封面可根据客户要求喷焊硬质合金，NPS≤10''的截止阀采用分离式螺纹旋入式阀座，如果用户需要焊阀座结构也可提供；NPS≥12截止阀采用焊阀座结构；不锈钢截止阀的阀座一般采用整体式或者在本体上焊硬质合金后直接加工阀座。如果用户有需求，不锈钢截止阀阀座也可采用分离式螺纹旋入式和焊接阀座结构。
阀杆设计
采用整体锻造工艺制成，按照标准要求确定最小直径。
阀杆螺母
通常情况下，阀杆螺母材料采用ASTM A439D2?？筛萦没б蟛捎猛辖鸬炔牧?，对于大口径的截止阀（NPS≥10''Class150;NPS≥8''Class300;NPS≥6''Class600;NPS≥5''Class900），阀杆螺母和阀杆支架设计有滚动轴承，可以有效减小截止阀的开启力矩使阀门可以轻松开关。
全立订货须知：（国家标准）
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。感谢您访问我们的网站【www.xggzedu.cn】,如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。本厂专业提供球阀、蝶阀、闸阀、截止阀、止回阀、减压阀、安全阀、船用阀门、油田阀门、水利控制阀门等各类阀门。
特殊截止阀
一、BJ45H/W角式保温截止阀概述：
该阀适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。
二、BJ45H/W角式保温截止阀结构图片：
三、BJ45H/W角式保温截止阀设计标准：
●设计与制造： GB12233
●法兰尺寸：JB/T79 GB9113
●结构长度： GB12221
●检验与试验： GB/T13927
四、BJ45H/W角式保温截止阀性能规范：
型号 | 公称压力 | 试验压力 | 适用温度 | 适用介质 | 保温套压力 | |
Shell | Seal | |||||
BJ45W-25P | 2.5 | 3.75 | 2.75 | ≤200 | Acetic urea | ≤1.3 |
BJ45W-40P | 4.0 | 6.0 | 4.4 | |||
BJ45W-64P | 6.4 | 9.0 | 6.6 | Acetic urea | ||
BJ45W-25P | 2.5 | 3.75 | 2.75 | |||
BJ45W-40P | 4.0 | 6.0 | 4.4 | |||
BJ45W-64P | 6.4 | 9.0 | 6.6 | |||
五、BJ45H/W角式保温截止阀主要零件材质：
零件名称LTEM | ZG1CR18NI9TI系列 | ZGOOCR18NI10系列 | ZG1Cr18Ni12MO2Ti系列 | ZGOOCR17NI14MO2系列 | WCB系列 |
阀体/阀盖世BODY/CAP | ZG1CR18NI9TI | ZGOOCR18NI10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | WCB |
闸板WEDGE | ZG1CR18NI9TI | ZGOOCR18NI10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | 1Cr13 |
阀杆STEM | 1CR18NI9TI | 00cr18ni10 | 1CR18NI12MOTI | OOCR17NI14MO | 1Cr13 |
填料PACKING | PTFE纺织 | PTFE纺织 | PTFE纺织 | PTFE纺织 | 石墨 |
垫片GASKET | 304L+PTFE | 304L+PTFE | 316L+PTFE | 316L+PTFE | 石墨+304 |
压盖GLAND FLANGE | ZG1CR18NI9TI | ZG00CR18ni10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | WCB |
填料压环 | 1CR18NI9TI | 00CR18NI10 | 1Cr18NI12MOTI | OOCR17NI14MO | 1Cr13 |
螺栓BOLT | 1cr17ni2 | 1CR17NI2 | 1Cr17NI2 | 1Cr17Ni2 | 35CrMoA |
螺母NUT | 1cr18ni9ti | 1CR18NI9TI | 1Cr18NI9ti | 1Cr18NI9ti | 45 |
GB 2.5MPa | |||||||||||
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
L | 170 | 190 | 210 | 230 | 260 | 300 | 340 | 380 | 430 | - | 550 |
H | 260 | 310 | 375 | 375 | 385 | 450 | 485 | 600 | 625 | 735 | 790 |
D0 | 120 | 140 | 160 | 160 | 160 | 240 | 240 | 280 | 320 | 360 | 360 |
GB 4.0MPa | |||||||||||
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
L | 170 | 190 | 210 | 230 | 260 | 300 | 340 | 380 | 430 | - | 550 |
H | 260 | 310 | 375 | 375 | 385 | 450 | 485 | 600 | 625 | 735 | 790 |
D0 | 120 | 140 | 160 | 160 | 160 | 240 | 240 | 280 | 320 | 360 | 360 |
GB 6.4MPa | |||||||||||
DN | 25 | 32 | 50 | 65 | 100 | 150 | |||||
L | 235 | 260 | 300 | 340 | 430 | 415 | |||||
H | 375 | 385 | 450 | 510 | 670 | 670 | |||||
D0 | 160 | 160 | 240 | 240 | 400 | 400 | |||||
